Kompaktboy(55L单系统)污水提升装置
 Kompaktboy(55L单系统)污水提升装置

产品用途:
德国泽德kompaktboy系列污水提升装置,用于卫生间污水提升,可以同时连接马桶、洗衣机、淋浴、浴缸、等废水排放;单泵涡流污水提升装置,

产品特点:
单泵涡流污水提升装置,HDPE材质的水箱容积55L,气动感应启动,小巧的尺寸,静音设计,机械密封盒带油腔的轴封

推荐产品:

泽德kompaktboy污水提升装置特点:
•55升有效容积的PE容器
•19升 - 45 L开关量,取决于进水口高度
•配有三相或单相涡流泵
•采用机械密封和中间带油腔的轴封

•DN100的压力排水口集成止回阀,

•DN80的压力排水口是可以选配,

•进水管3 x DN 100 ,3 x DN 50 和 1 x DN 50/100
•额外提供 1½的连接手动隔膜泵接口“
•通气孔DN70(Φ75)
•液晶显示的气动液位控制ZPS1,采用无源故障声音报警



型号

序列号

P1

[kW]

P2

[kW]

电压

[V]

电流

[A]

转速

[min-1]

Qmax

[m3/h]

Hmax

[m]

过流直径

[mm]

重量

[kg]

Kompaktboy 1,1 W

10428

1,7

1,1

230

7.6

1400

41

8,1

50

32,5

Kompaktboy 1,1 W-2p

10429

1,55

1,1

230

6.8

2800

32.5

12

50

40.5

Kompaktboy 1,1 D

10440

1,4

1,1

400

2,9

1400

41

8,1

50

32,5

Kompaktboy 1,5D

10461

1,8

1,5

400

3.3

1400

49

9,9

50

34,5

Kompaktboy 3.0D

10466

3,8

3,0

400

6.2

2800

35

15,0

50

36,0

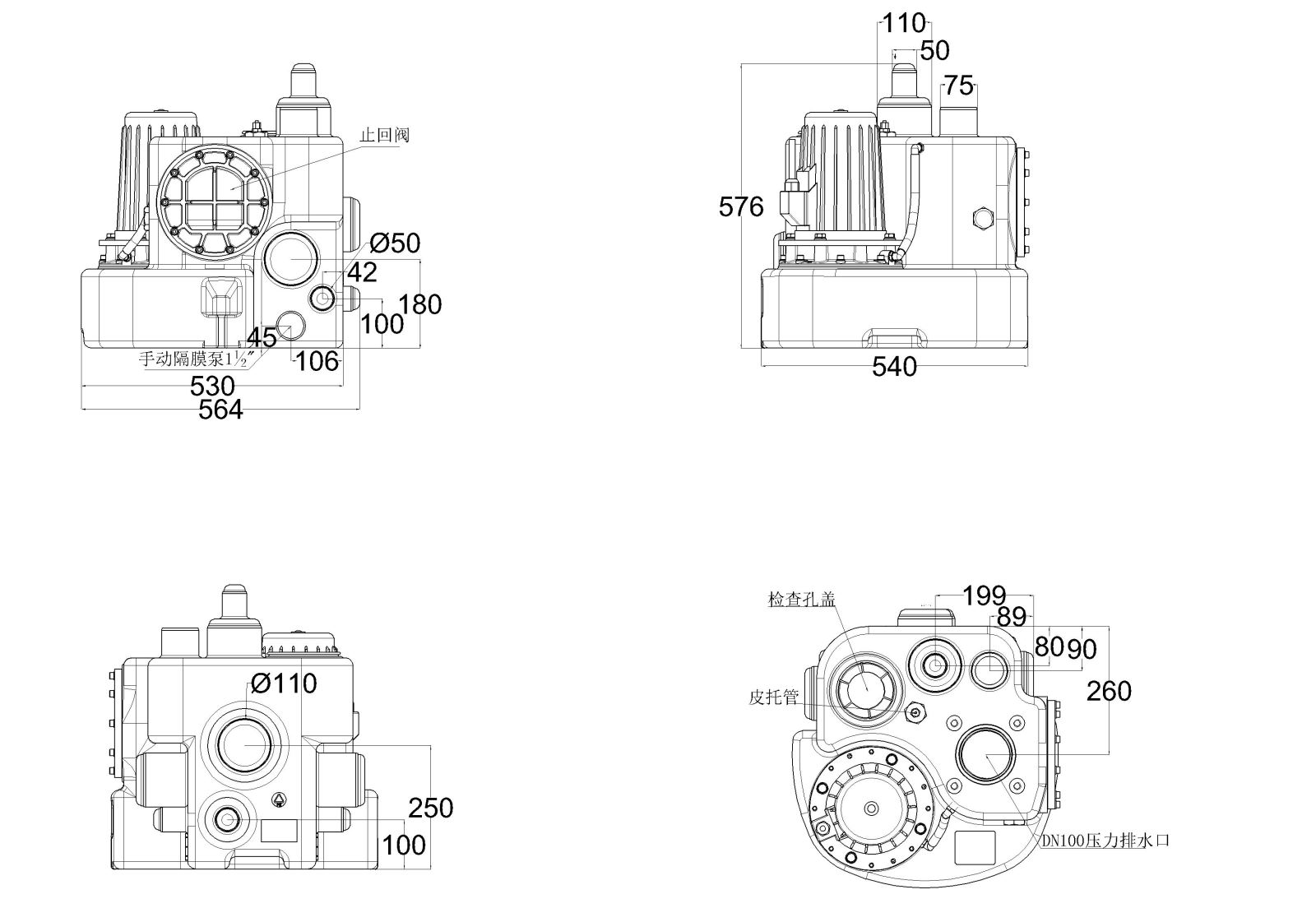

泽德污水提升机 Kompaktboy尺寸图

泽德污水提升机 Kompaktboy性能曲线

视频介绍
第一步:设备定位,先将设备摆放在计划安装的位置,确定好设备摆放方向和位置,之之后在设备箱体膨胀固定处用笔等从上放下,确定好箱体膨胀螺丝的固定位置,同时在设备四周画上线,一倍再次放入设备精准快速定位。之后将设备移动,用冲击钻在地上打出设备固定的膨胀螺丝孔,之后将配的膨胀塑料管放出孔中,最后将设备放会原处,把膨胀螺丝从上插下扭动固定好设备。
第二步:进水口的连接;根据现场位置情况,选择一个适合的进水口,之后用锯沿着进水口凸出来部分外边线锯开(锯开设备的进水口可以在设备未固定之前操作),可以直接用个O型密封圈套在设备的进水口,之后用连接PVC直接或者弯头直接套上就可以了,也可以直接用弹性管束同进水的PVC管道连接。
第三步:排水口的连接,排水孔先确定O型密封圈在密封的凹槽中,之后再用表喷的弹性垫圈放在法兰口,之后用配的法兰片压住,将标配的四个法兰固定螺丝对角扭动(注意不要一直紧固一个螺丝,尽量按照斜对角方向逐步坚固,不可以一次直接一直紧固一个螺丝,这样会导致密封不好和垫圈错位等)最后用标配的弹性橡胶软管套在法兰管上,把连个紧固管箍都套在软管上,把排水管也插入弹性行脚管中,之后将紧固管箍箍紧。
第四步:控制器连接,用一字螺丝刀把控制面板的四个螺丝卸掉,之后将控制器选择安装的位置可以直接用自攻螺丝在四个孔插入攻入墙体,或者膨胀螺丝打孔之后扭紧固定好,最后将面板重新扣上上装好。
第五步:如果没有外界远程控制和报警等,可以直接用绝缘胶布把外界的螺丝孔多缠绕几圈堵死,或者直接用一节短的软线插入之后扭紧,实现密封。
