常用真空泵的工作原理及控制方法

　　在化工生产中常遇到负压(真空)操作，这就要用到真空泵。真空泵的种类很多，目前最常用的是液环式真空泵和蒸汽喷射式真空泵。

　　工作原理    ．

　　(1)液环式真空泵液环式真空泵又称纳氏泵。圆柱形的泵壳内充有一定量的水或其它液体，当叶轮装在泵壳内(或偏心)转动时，液体受离心力的作用被甩到四周，从而形成一个相对于叶轮为偏心的封闭水环。被抽吸的气体由吸人口吸人，压缩至排出口排出，从而达到抽真空的目的。

　　(2)蒸汽喷射式真空泵。它是借助流体的动压能与静压能的交换原理进行工作的。当某种工作流体如蒸汽从喷嘴喷出时，由于蒸汽流速增加即造成了混合室的低压，从而使容器内气体被吸出，达到抽真空的目的。

　　2．常用控制方案

　　真空泵的控制目的主要是保持一定的真空度，较常见的有吸入控制、控制吸气管阻力、蒸汽压力控制等三种控制方案。

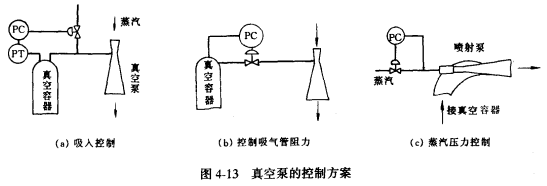

　　(1)吸入控制方案如图4—13(a)所示。即在真空泵吸入管线上安装一段补充管线和一只控制阀。真空容器的真空度就是利用补充管线中被补充气体的多少来控制的。采用这种控制方案时，真空泵的容量一定要大于真空容器所需要的最大容量。通常补充管线直接通大气。

　　(2)控制吸气管阻力的方案如图4—13(b)所示。该方案直接通过改变吸气管阻力，从而达到控制吸气量，以实现控制真空度的目的。

　　(3)对蒸汽喷射式真空泵，在泵的一定设计条件下，只要保证一定的蒸汽压力，就能达到一定的真空度。因而一些企业只使用一个蒸汽压力控制系统，如图4—13(c)，就可以取得满意的效果。
