径向柱塞泵是活塞或柱塞的往复运动方向与驱动轴垂直的柱塞泵。
径向柱塞泵工作原理:驱动扭矩由驱动轴通过十字联轴器传递给星形的液压缸体转子，定子不受其它横向作用力。转子装在配流轴上。位于转子中的径向布置的柱塞，通过静压平衡的滑靴紧贴着偏心行程定子。柱塞与滑靴球铰相连，并通过卡簧锁定。二个保持环将滑靴卡在行程定子上。

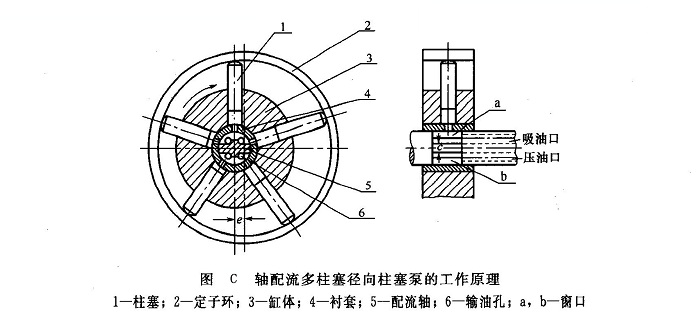

如图C所示，轴配油式径向柱塞泵的定子环2与缸体（转子）3间偏心安装；柱塞1沿圆周径向均匀分布于缸体中，柱塞可在转子上径向均布的柱塞孔内自由伸缩，形成可变的密封工作容腔；固定不动的配流轴5内钻有轴向输油孔6，与吸油窗口a和压油窗口b相通，并引至泵的吸油口和压油口；与缸体内孔紧配的衬套4套装于配流轴5上。
当缸体3在原动机带动下顺时针方向旋转时，柱塞1在离心力（或低压油）作用下压紧在定子环2的内壁上。由于偏心e的存在，故处于上半周的各柱塞底部的工作腔容积将逐渐增大，于是通过配流轴上的吸油窗口a吸油。而处于下半周的各柱塞底部的工作腔容积将逐渐减小，通过配流轴上的窗口b压油。缸体每转一周，每个工作腔各吸、压油一次。
关于轴配流径向柱塞泵的工作原理应注意以下要点。
①变量问题轴配流径向柱塞泵的柱塞组一般装在旋转缸体中，柱塞组的外端支承在一个偏心定子环内，向外侧运动时吸油，向内侧时压油。定子环偏心轮或转子与缸体轴线之间保持偏心距e，当偏心距e不可调节时即制成定量泵，当偏心距e可调节时，就能改变柱塞行程并改变泵的排量大小，即制成变量泵。
②支承系统及柱塞的回程方式 采用上述配置的轴配流径向柱塞泵，其传动轴上可以安装尺寸较大的滚动或滑动轴承，甚至有足够位置布置静压轴承。在吸油区可利用缸体旋转时柱塞所受的离心力帮助回程，不过很多情况下仍然需要一套位置约束的回程机构。
③配流轴是轴配流泵的关键部件。配流轴与衬套之间的配合间隙要适当，过小易造成咬死或损伤，过大会引起严重泄漏。由于配流轴受径向不平衡力，故轴配流式泵的工作压力不高。
